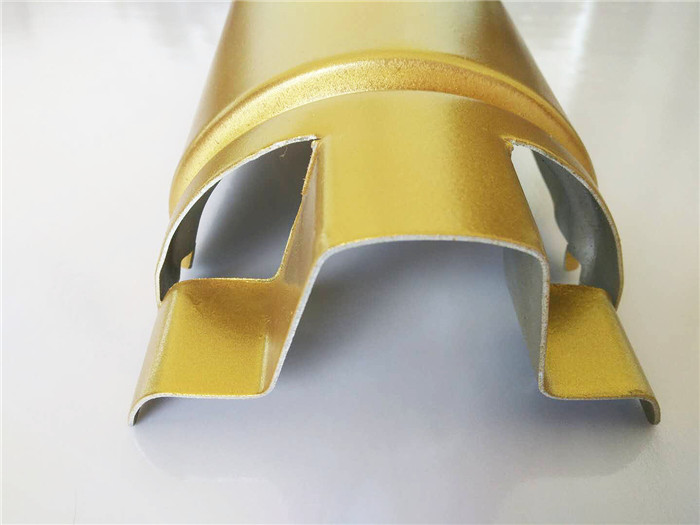

古建金屬瓦
文章來源：仿古金屬瓦dongshen6.com官網
(2020-4-23)
Hits：4323
|
陜西東申古建金屬瓦是一種新型的屋面仿古品種，是采用國際5系最先進的堅韌耐磨鋁材料、高端氟碳涂料等材料經過現代加工工藝制造而成的。該產品顏色亮麗如新、效果仿古，能良好演繹金屬的高檔與美感，且在耐候性、抗開裂性和施工性等各方面表現突出。
產品說明
適用范圍：
廣泛適用于殿、橋、亭、船古建筑高檔別墅樓盤、屋面，酒店，會所，教堂等。廣泛用于混凝土，鋼結構，木質結構屋面。特別適合在各種彎曲屋面上搭建，跨度大，安裝簡單，干法作業.
產品編號： DFFGW0002
拍照說明：正常光線下自然拍攝，無任何人工美化處理，與實物基本完全相同.
涂料等級：高端氟碳涂料
使用年限：70-100年
裝飾效果：工藝更加精致，有仿古風范，極富質感，是傳統琉璃瓦的替代品.
“4大”優點：
1.壽命長：高溫不爆，低溫不開裂，耐光照、耐腐蝕、耐老化、
抗震性強等性能和超長的使用壽命；免維護，壽命百年以上（采用的5052鋁合金，表面為氟碳高溫220℃成型）;
2.自重輕：金屬瓦自重輕，環保經濟，僅為陶瓦和水泥瓦的1/8左右。由于不需要加強屋面支撐系統的承重力，不需要立柱支撐，內部使用面積大，設計更靈活；
3.施工快：金屬瓦的重量輕容易搬運，采用干法作業，低溫季節也能施工，安裝不受季節限制，并使副料消耗達到了最小化，減少了物料消耗，提高了施工效率.
4.安全美觀安全美觀：由于所有的瓦都是機械沖壓而成，所以尺寸整齊劃一，蓋出來美觀大氣！采用不銹鋼螺絲固定，抗震永不脫落，抗大風永不滑落.
施工工藝：
龍骨鋪設順序及注意事項：
1.鋪設豎龍骨 2.鋪設橫龍骨 3.焊接次龍骨 4.鋪設屋脊龍骨
豎龍骨： ①:排布規則：垂直于檐口，從檐口分中向兩邊排布； ②:尺寸要求：第一根與中線重合，此后中到中1500~1800mm； ③:固定：通過與10*120~150膨脹螺栓焊接固定于混凝土屋面(鋼結構屋面直 接與鋼梁焊接)； 橫龍骨： ①:排布規則：平行于檐口，從檐口向屋脊排布（從下到上）； ②:尺寸要求：第一根橫龍骨縮進檐口（封檐板）10mm，后續排布尺寸根據型 號確定； ③:固定：焊接于豎龍骨上。
次龍骨： ①:排布規則：屋面分中，依次按尺寸向兩邊排布； ②:尺寸要求：確定分中后，按尺寸進行放線，（1#瓦400mm，2#瓦325mm，3# 瓦245mm，4#瓦200mm）； ③:固定：貼線焊接于橫龍骨上。 屋脊龍骨： ①:排布規則：有屋脊的部分需按標準焊接龍骨； ②:尺寸要求：根據屋脊高度/寬度進行匹配焊接。 要點：豎龍骨垂直于檐口，橫龍骨平行于檐口，次龍骨焊接于橫龍骨上。
鋪設豎龍骨：
根據屋面檐口尺寸分中，在中線位置放置一根豎向龍骨，以中到中1500~1800mm向兩邊排布豎想龍骨。 注意事項：豎龍骨焊接前，需進行調平及調弧處理，完成后與膨脹螺栓（預埋鋼筋）焊接固定； 豎龍骨 豎龍骨 豎龍骨 橫龍骨 鋪設
橫龍骨：平行于檐口（垂直于豎龍骨），從檐口向屋脊排布（從下到上）；排布尺寸參照型號； 注意事項：第一根橫龍骨縮進檐口（封檐板）10mm，后續尺寸參照型號，若到屋脊處尺寸不足B尺寸，則需從屋脊向下 量取150mm放置一根橫龍骨。
鋪設次龍骨：屋面找中后，如下圖所示按相應尺寸依次焊接于橫龍骨上； 次
龍骨排布及焊接施工現場根據設計坡面對豎龍骨進行統一調弧 ↑ 根據設計坡面對豎龍骨進行統一調平 橫龍骨40x40x2.5 豎龍骨40x40x2.5 橫龍骨鋪設現場 豎龍骨鋪設現場 次龍骨鋪設現場 屋面所有焊點均需敲虛焊后做防銹處理。
金屬瓦安裝順序及注意事項
安裝滴水板瓦,M5六角螺絲將滴水,板瓦固定在次龍骨上 滴水板瓦 安裝滴水板瓦施工現場 .
安裝瓦當筒瓦 瓦當依次固定 在滴水上 注：筒瓦瓦當于板瓦滴水之間的縫隙不 能小于3mm，且必須在一條線上，如左圖 所示。（如遇到帶有弧度的屋檐，確保所 有滴水距離屋檐均為同一尺寸。） 安裝瓦當筒瓦施工現場 注：陽角處兩屋 面必須為板瓦滴水 收口，筒瓦蓋在兩 個板瓦交界處(板瓦 可以裁剪，滴水不 允許裁剪)。
安裝屋面板瓦、筒瓦 安裝屋脊側板及蓋瓦（蓋板） 屋脊龍骨 正當勾 屋脊筒瓦 側板底面與屋面筒 瓦頂部距離保證 20~30mm安裝正當勾 滴水 瓦當 屋面板瓦 屋面筒瓦 豎龍骨 橫龍骨 次龍骨 板瓦/筒瓦用M5 六角頭螺絲固定
陰角安裝及處理方式 陰角處龍骨 排布為平行陰角線 方向平放兩條龍骨, 如上圖所示。陰角板瓦安裝完成后,兩 邊的板瓦筒瓦要高出陰角板瓦,且用鋁板裁出相應的形狀，固定 好。如上圖所示。陰角處瓦安 裝完成后，在接縫 處打膠，補漆。
|
|
|
|
